Chưa từng nghĩ đến việc dây nối sai trong hộp UPS DIY 6×18650 5‑9‑12V có thể làm mất tín hiệu camera ô tô

Trong những dự án tự làm (DIY) hệ thống nguồn dự phòng (UPS) cho các thiết bị điện tử trong ô tô, không ít người bỏ qua một chi tiết quan trọng: cách nối dây bên trong hộp UPS. Đặc biệt với hộp UPS DIY 6×18650 hỗ trợ các mức điện áp 5‑9‑12V, một sai lầm nhỏ trong việc sắp xếp các dây nối có thể gây ra hậu quả nghiêm trọng, chẳng hạn như mất tín hiệu camera quan sát, giảm hiệu suất âm thanh hoặc thậm chí làm hỏng bộ định tuyến. Bài viết này sẽ phân tích chi tiết nguyên nhân, những dấu hiệu cảnh báo và đưa ra các mẹo thực tế để bạn tránh rơi vào “bẫy” dây nối sai, giúp hệ thống camera ô tô và các thiết bị khác luôn vận hành ổn định.

Nguyên nhân phổ biến dẫn tới việc dây nối sai trong hộp UPS DIY 6×18650

1. Không tuân thủ sơ đồ mạch chuẩn

Trong quá trình lắp ráp, nhiều người tự ý thay đổi vị trí các dây dẫn mà không dựa trên sơ đồ mạch gốc của nhà sản xuất. Việc này khiến dòng điện không đi qua các thành phần bảo vệ đúng cách, gây rối loạn điện áp và ảnh hưởng tới các thiết bị nhạy cảm như camera.

Nguyên tắc cơ bản:

• Đảm bảo các cực dương (Positive) và cực âm (Negative) được nối đúng theo màu sắc: thường là đỏ cho dương, đen cho âm.
• Không nối trực tiếp các dây dương và âm của các ắc-quy 18650 vào nhau mà không có mô-đun điều khiển.
• Luôn kiểm tra kết nối ở cả đầu vào (input) và đầu ra (output) của mô-đun Boost (tăng áp).

2. Sử dụng dây dẫn có kích thước không phù hợp

Độ dày (gauge) của dây dẫn ảnh hưởng tới khả năng truyền tải dòng điện. Khi dùng dây quá mỏng cho dòng cao (khoảng 10A cho 12V), sẽ tạo ra hiện tượng sụt áp nội bộ, gây ra điện áp giảm tại thiết bị đích và có thể dẫn tới mất tín hiệu.

Các yếu tố cần xét khi chọn dây:

• Độ dài dây: Độ dài càng dài thì điện trở càng tăng.
• Độ dày dây (AWG): Đối với tải 12V 5A, nên sử dụng dây 18AWG trở lên.
• Chất liệu cách điện: Đảm bảo chịu nhiệt độ tối đa 80°C để tránh chảy lớp cách điện khi UPS hoạt động liên tục.

3. Thiết kế không gian bên trong hộp UPS chật nghẽn

Hộp UPS DIY thường có kích thước hạn chế, chứa 6 viên 18650 và các thành phần mạch điện tử. Nếu các dây kéo dài quá dài hoặc rối quấn trong không gian chật, chúng sẽ bị cọ sát với các phần kim loại, gây chập mạch hoặc nhiễu điện từ.

Để tránh:

• Sắp xếp các dây sao cho chúng chạy thẳng và không giao nhau.
• Sử dụng ống cách điện hoặc băng dính chịu nhiệt để cố định dây.
• Đặt mô-đun Boost và các linh kiện bảo vệ cách nhau ít nhất 1‑2cm.

4. Lắp đặt mạch bảo vệ quá thấp hoặc không có

Hầu hết các bộ UPS DIY được bán dưới dạng bộ kit, tuy nhiên một số nhà bán có thể không bao gồm mô-đun bảo vệ quá tải hay bảo vệ ngắn mạch. Khi không có các cơ chế này, các dây dẫn có thể bị quá tải, khiến mạch bảo vệ không có cơ hội cắt dòng, dẫn tới “đốt cháy” dây nối và mất tín hiệu camera.

Vì vậy, hãy luôn cân nhắc việc bổ sung các linh kiện bảo vệ như:

• Diode ngược dòng (Schottky diode) để ngăn chặn dòng ngược.
• Thứ ba, các mạch bảo vệ ngắn mạch (resettable fuse).
• Module bảo vệ quá nhiệt để tự ngắt khi nhiệt độ vượt quá giới hạn.

5. Lỗi trong việc hàn và kết nối đầu cắm (Connector)

Các đầu cắm USB, DC hoặc các đầu kết nối công nghiệp cần phải hàn chặt và không để lại điểm hàn lạnh. Hàn yếu khiến tiếp xúc không ổn định, khi máy ảnh ô tô cố gắng truyền video qua cáp HDMI hoặc RCA, một độ trễ trong việc truyền tải điện áp sẽ gây mất khung hình.

Để tăng độ tin cậy, nên:

• Sử dụng đầu hàn chất lượng tốt, nhiệt độ hàn từ 320‑350°C.
• Kiểm tra các đầu hàn bằng máy đo đa năng để phát hiện các điểm hàn mở.
• Sử dụng đầu cắm có lớp khóa (locking connector) để tránh lỏng trong quá trình di chuyển.

Những dấu hiệu cảnh báo dây nối sai trong hộp UPS

Khi gặp một số hiện tượng dưới đây, rất có khả năng do dây nối sai hoặc kết nối không ổn định:

• Camera ô tô bị mất hình trong giây lát, xuất hiện “đèn nhấp nháy” trên màn hình giám sát.
• Âm thanh loa giảm đột ngột, hoặc tiếng nổ rít khi thay đổi tốc độ lái.
• Đèn báo nguồn trên UPS chớp sáng không ổn định, hoặc tắt ngay sau khi bật xe.
• Thiết bị điện tử khác (như bộ định tuyến Wi‑Fi, điện thoại, loa) hoạt động gián đoạn trong thời gian ngắn.

Phương pháp kiểm tra và khắc phục

Để xác định nhanh nguyên nhân dây nối sai và khôi phục lại tín hiệu camera, bạn có thể thực hiện theo các bước sau:

1. Kiểm tra điện áp đầu ra bằng đồng hồ vạn năng: Đảm bảo giá trị ở mức 5V (cho camera USB), 9V hoặc 12V tùy vào yêu cầu thiết bị. Nếu điện áp dao động quá lớn, có khả năng dây nối chưa được cố định tốt.
2. Kiểm tra độ liên tục các dây bằng chế độ đo điện trở (continuity): Đảm bảo không có điểm hở hoặc ngắn mạch giữa các cực.
3. Thực hiện “swap” dây: Thay đổi vị trí nối các dây theo sơ đồ chuẩn từng bước một và ghi nhận xem nào cải thiện.
4. Kiểm tra nhiệt độ bằng cảm biến hoặc tay: Nếu cảm nhận được “nóng” ở các vùng hàn, hãy tạm thời tắt nguồn và làm mát trước khi tiếp tục.
5. Làm sạch tiếp xúc: Dùng cồn isopropyl 99% để làm sạch các đầu cắm và phần hàn.

Lý do nên chọn UPS DIY 6×18650 hỗ trợ đa điện áp

Khi cân nhắc mua một bộ UPS DIY phù hợp, các yếu tố quan trọng cần lưu ý không chỉ là khả năng cung cấp điện mà còn là tính linh hoạt, độ bền và tính tương thích với nhiều thiết bị.

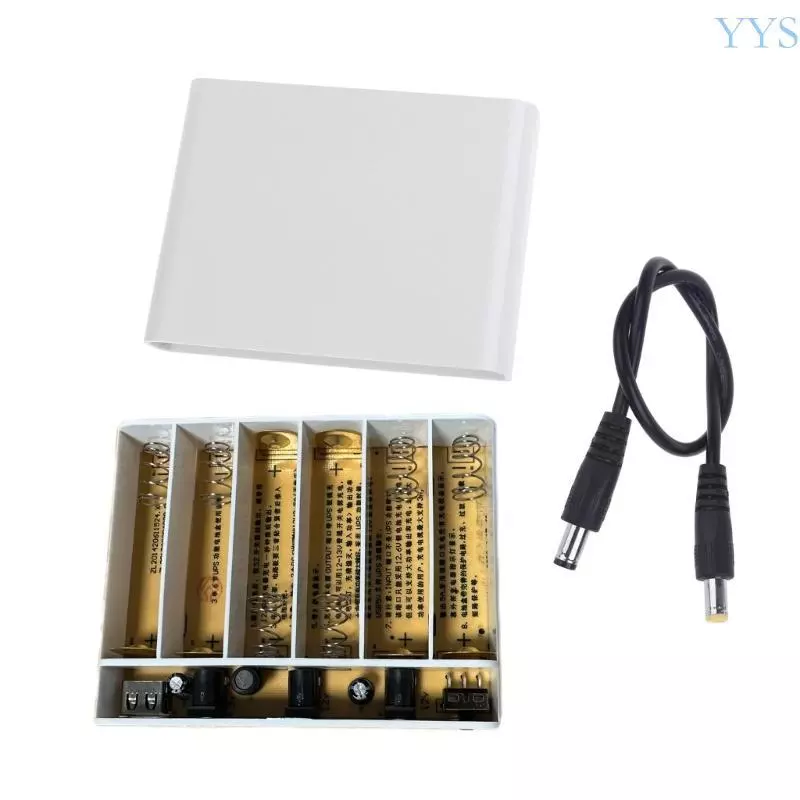

Dưới đây là một số ưu điểm của YYS USB 5V 9V 12V DIY 6x 18650 Hộp UPS mà người dùng thường quan tâm:

• Đa dạng điện áp đầu ra: Hộp UPS hỗ trợ 5V, 9V và 12V, giúp bạn có thể cấp nguồn cho camera, loa, bộ định tuyến hoặc điện thoại mà không cần sử dụng bộ chuyển đổi thêm.
• Thiết kế thông minh: Bộ mô-đun Boost được tích hợp sẵn, cho phép chuyển đổi điện áp một cách mượt mà, giảm tối đa hiện tượng sụt áp.
• Khả năng nâng cấp pin: Với 6 ngăn 18650, bạn có thể mở rộng thời gian hoạt động lên tới 6‑8 giờ tùy vào tải tiêu thụ, phù hợp cho những chuyến đi dài.
• An toàn cao: Sản phẩm được trang bị mạch bảo vệ quá tải, quá nhiệt và ngắn mạch, giảm thiểu rủi ro cháy nổ.
• Giá thành hợp lý: Với mức giá hiện tại 355.829 VND (giảm so với 430.553 VND), đây là lựa chọn kinh tế cho người dùng DIY.

Việc lựa chọn một bộ UPS có chất lượng tốt như trên giúp giảm bớt các rủi ro do dây nối sai, đồng thời tăng độ ổn định cho toàn bộ hệ thống camera và các thiết bị khác trên xe.

Các bước lắp ráp UPS DIY 6×18650 một cách chuẩn xác

Để tránh các lỗi thường gặp, chúng tôi tổng hợp quy trình lắp ráp chi tiết, bao gồm việc kiểm tra, sắp xếp dây và cuối cùng là kiểm định hoạt động:

Bước 1: Chuẩn bị nguyên vật liệu

• Hộp UPS DIY 6×18650 (chẳng hạn YYS USB 5V 9V 12V).
• Pin 18650 (đảm bảo công suất tối thiểu 2500 mAh, 3.7 V).
• Dây điện dẫn chất lượng (có vỏ cách điện chịu nhiệt).
• Thiết bị đo (đồng hồ vạn năng, nhiệt kế hạt).
• Dụng cụ hàn, băng keo chịu nhiệt.

Bước 2: Lắp đặt pin và kiểm tra cực

Đặt các pin vào ngăn sao cho cực dương (Positive) luôn hướng cùng hướng, tránh đảo cực gây rối loạn mạch. Khi lắp xong, dùng đồng hồ đo để xác định tổng điện áp (khoảng 22.2 V cho 6 pin nối tiếp).

Bước 3: Gắn mô-đun Boost và các bộ bảo vệ

Kết nối dây dương (nối từ pin) vào đầu vào mô-đun Boost, đồng thời nối dây âm vào đất (Ground). Đảm bảo các dây này được hàn chắc, không để lộ sợi đồng.

Bước 4: Đặt các đầu ra USB và DC

Chọn đầu ra phù hợp với thiết bị (5V cho camera USB, 12V cho loa). Kiểm tra lại các cực trên đầu ra bằng đồng hồ để chắc chắn không đảo ngược.

Bước 5: Kiểm tra điện áp và bảo vệ

Sau khi lắp xong, bật nguồn và đo điện áp ở từng đầu ra. Đảm bảo điện áp nằm trong khoảng quy định (+/-5%). Nếu có hiện tượng giảm mạnh khi tải cao, kiểm tra lại độ dày dây và vị trí hàn.

Bước 6: Kiểm tra thực tế trên xe

Gắn UPS vào vị trí cố định trong ô tô, kết nối camera và các thiết bị khác. Theo dõi trong khoảng 30‑60 phút để phát hiện bất kỳ hiện tượng mất tín hiệu nào.

So sánh UPS DIY đa điện áp với các giải pháp thay thế khác

Khi quyết định đầu tư vào một bộ UPS cho hệ thống camera ô tô, người dùng thường xem xét một số lựa chọn sau:

Nhìn chung, UPS DIY 6×18650 cung cấp một giải pháp cân bằng tốt giữa chi phí, tính linh hoạt và độ an toàn, đặc biệt phù hợp cho những người đam mê tự làm (DIY) và muốn tùy chỉnh hệ thống nguồn.

Những lưu ý cuối cùng khi bảo trì UPS DIY

Để duy trì hiệu suất tối ưu và ngăn ngừa các sự cố dây nối trong thời gian dài, hãy thực hiện các biện pháp bảo dưỡng định kỳ:

• Kiểm tra mức pin mỗi 3‑4 tháng, thay thế các pin đã suy giảm năng lượng dưới 80% dung lượng ban đầu.
• Thường xuyên đo điện áp đầu ra và độ rơi điện áp khi tải cao.
• Làm sạch các đầu cắm và mối hàn để tránh oxy hoá.
• Kiểm tra các bộ bảo vệ (fuse, diode) xem có dấu hiệu hỏng hay không.
• Lưu trữ UPS ở nơi khô ráo, tránh nhiệt độ cao kéo dài.

Với những kiến thức và hướng dẫn chi tiết ở trên, bạn sẽ giảm thiểu tối đa khả năng gặp phải sự cố “dây nối sai” trong hộp UPS DIY, từ đó duy trì tín hiệu camera ô tô luôn ổn định và bảo vệ hệ thống điện tử trên xe của mình.
